工作原理及构造

       ZXG型中心传动刮泥机主要由主梁(工作桥)、中心支座、驱动装置、刮集泥装置、浮渣刮板、稳流筒、浮渣耙板、小刮板、溢流装置和控制柜等组成。浮渣刮板、浮渣耙板、浮渣漏斗组成撇渣机构，能有效地清除水面浮渣。主梁是连接中心支座和行走端梁的大型部件，其上有走道板和栏杆，钢梁的下面连接刮泥架，撇渣机构，和小刮板等，在行走端梁的带动下来完成刮泥、刮渣工作。

特点
       1、采用摆线针轮减速机与蜗轮箱传动，传递扭矩大，稳定性好。
       2、安装方便，维护简单，有扭矩保护，工作可靠。
       3、排泥彻底，规格齐全。

应用范围

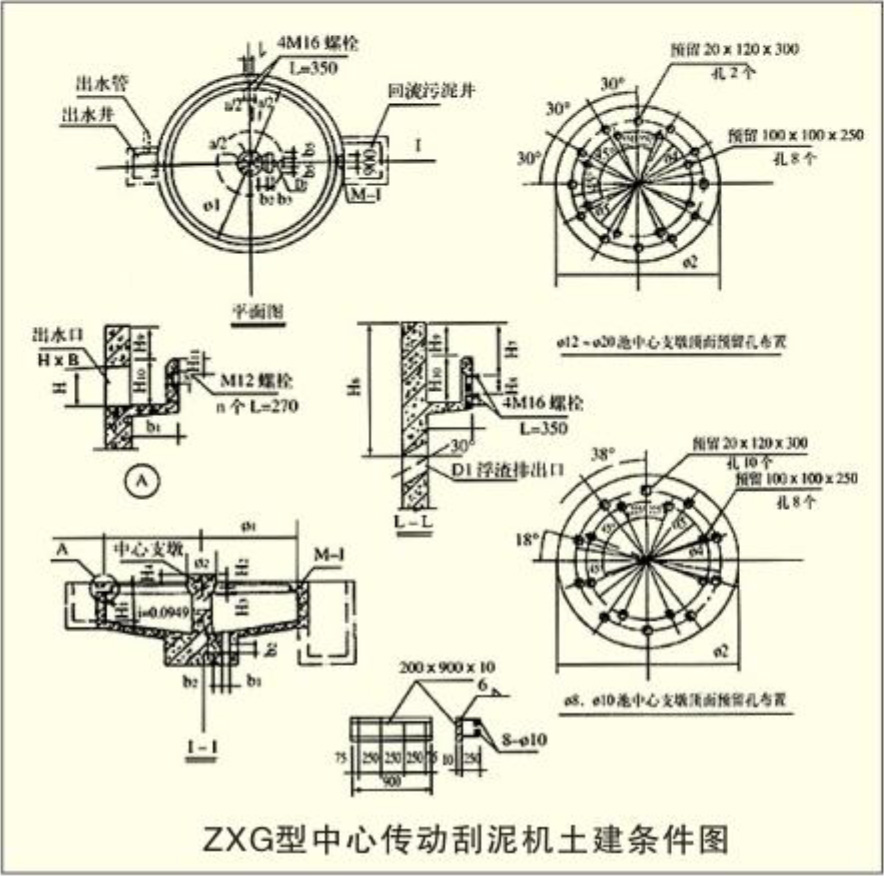

       ZXG型中心传动刮泥机广泛用于给水工程中的沉淀池排泥，整机载荷都作用在工作桥中心。污水经中心稳流筒布水后流向周边溢水槽，随着流速的降低，污水中的悬浮物被分离而沉降于池底，由刮板将沉淀的污泥刮集到中心集泥槽中，靠静水压力将其从污泥管排出。用户选定型号后提供详细土建条件图。

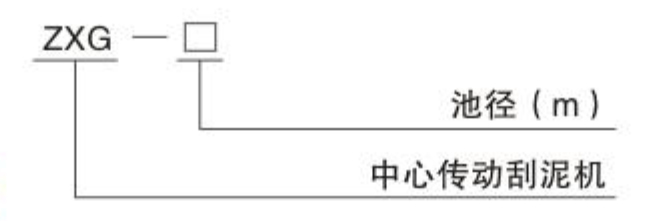

型号说明

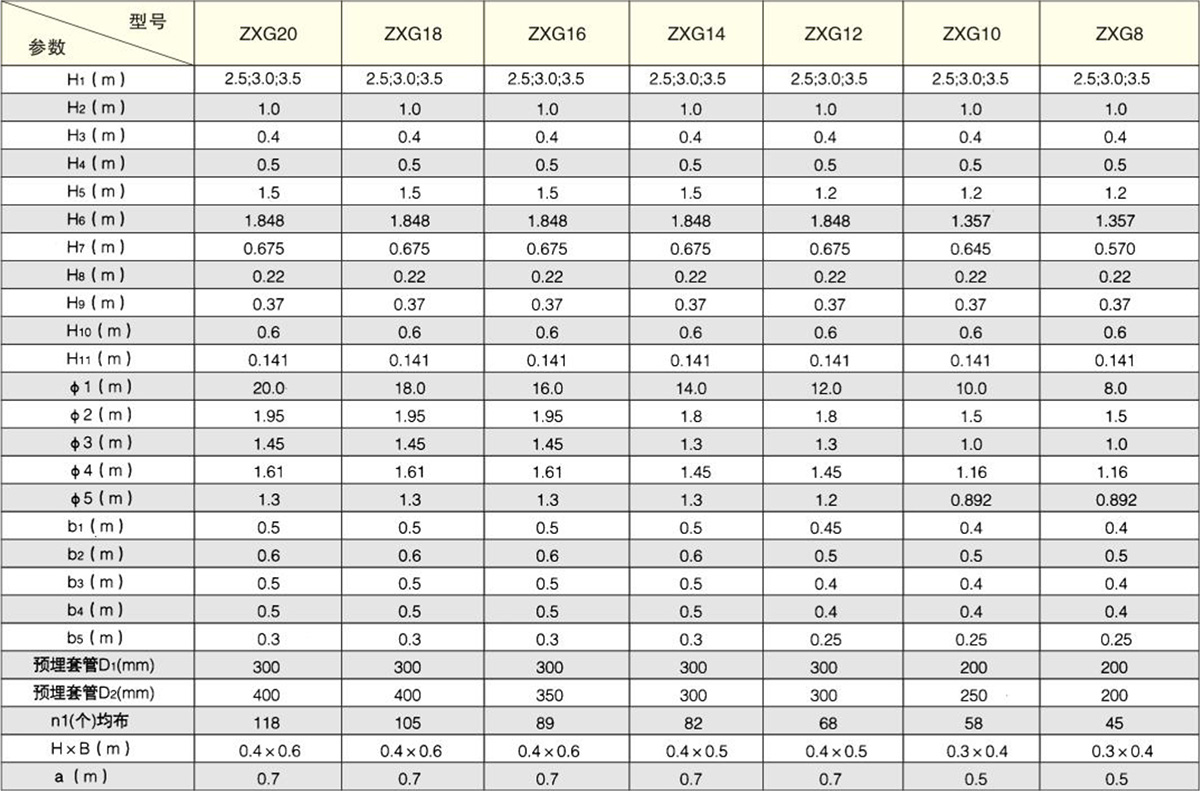

土建尺寸表

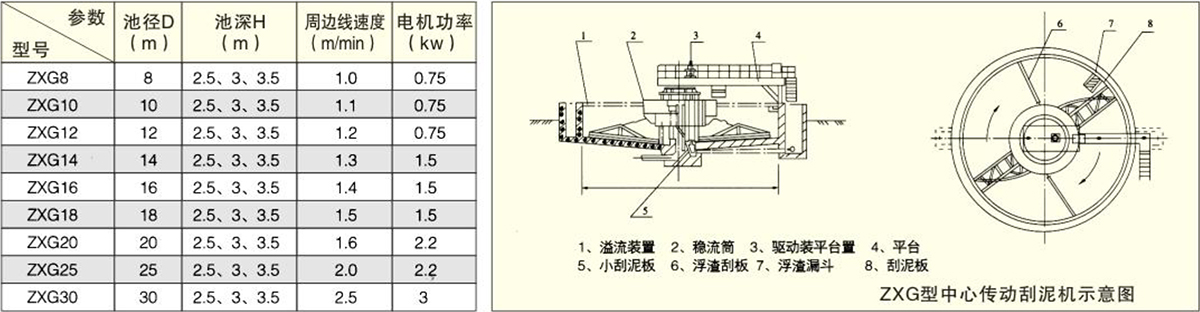

规格型号及技术参数
